Arado Ar 68
Código de identificación: 9 · Aparato n.º 1
Concebido en Alemania como caza biplano1 a mediados de los años treinta, para sustituir al Heinkel He 51. El equipo de Walter Rethel, de Arado, empezó a diseñarlo en 1932; el prototipo se construyó en 1933 y voló a comienzos de 1934. Entró en servicio a comienzos de 1936 y se construyeron 514 hasta marzo de 1938.

- Biplano. Avión con dos alas superpuestas, una encima de la otra.
En enero de 1937 se enviaron tres unidades (9-1, 9-2 y 9-3) a la Legión Cóndor para evaluarlo. Hicieron caza nocturna con reflectores, sin mucho éxito, y después ataque al suelo. Desde abril de 1938 operaron desde La Sénia (Tarragona), en la batalla del Ebro y la conquista de Cataluña. Atacaban en vuelo rasante, un avión tras otro: tras el viraje, cada uno se colocaba detrás del último de la fila, protegiéndose entre sí y «encadenando» pasadas sobre el objetivo. En octubre de 1938 pasaron a la aviación española, en el Grupo 9 al mando de Javier Murcia. Al terminar la contienda quedaban dos operativos, uno de ellos con el código C-9, que pasaron al recién creado Ejército del Aire y se emplearon en entrenamiento avanzado algunos años más.

Su manejo era favorable, con buena maniobrabilidad y resistencia a la barrena1. Montaba dos ametralladoras MG 17 de 7,92 mm y algunos llevaban un pequeño compartimento para cinco bombas de 10 kg. En España se les retiró el carenado2 de las ruedas, que se deterioraba por la dureza de las pistas e impedía girar bien los neumáticos.

Ficha técnica
- Tripulación
- 1
- Longitud
- 9,67 m
- Envergadura
- 11 m (ala superior) y 8 m (inferior)
- Altura
- 3,3 m
- Peso vacío
- 1.600 kg
- Motor
- Junkers Jumo 210 B V12
- Potencia
- 640 hp
- Velocidad máxima
- 335 km/h
- Alcance
- 500 km
- Techo
- 7.400 m
- Armamento
- 2 ametralladoras MG 17 de 7,92 mm
- Bombas
- 5 de 10 kg
Motor radial y motor en línea. En el radial, los cilindros se disponen en círculo alrededor del eje y se refrigeran con el aire que reciben de frente; es robusto, pero presenta más superficie frontal. En el motor en línea, los cilindros van en fila (en una o dos filas formando una V), suelen refrigerarse con un líquido que pasa por un radiador y permiten un morro más afilado y aerodinámico.
- Barrena. Caída del avión girando sobre sí mismo en espiral, con el morro hacia abajo.
- Carenado. Cubierta aerodinámica que reduce la resistencia del aire en una parte del avión.

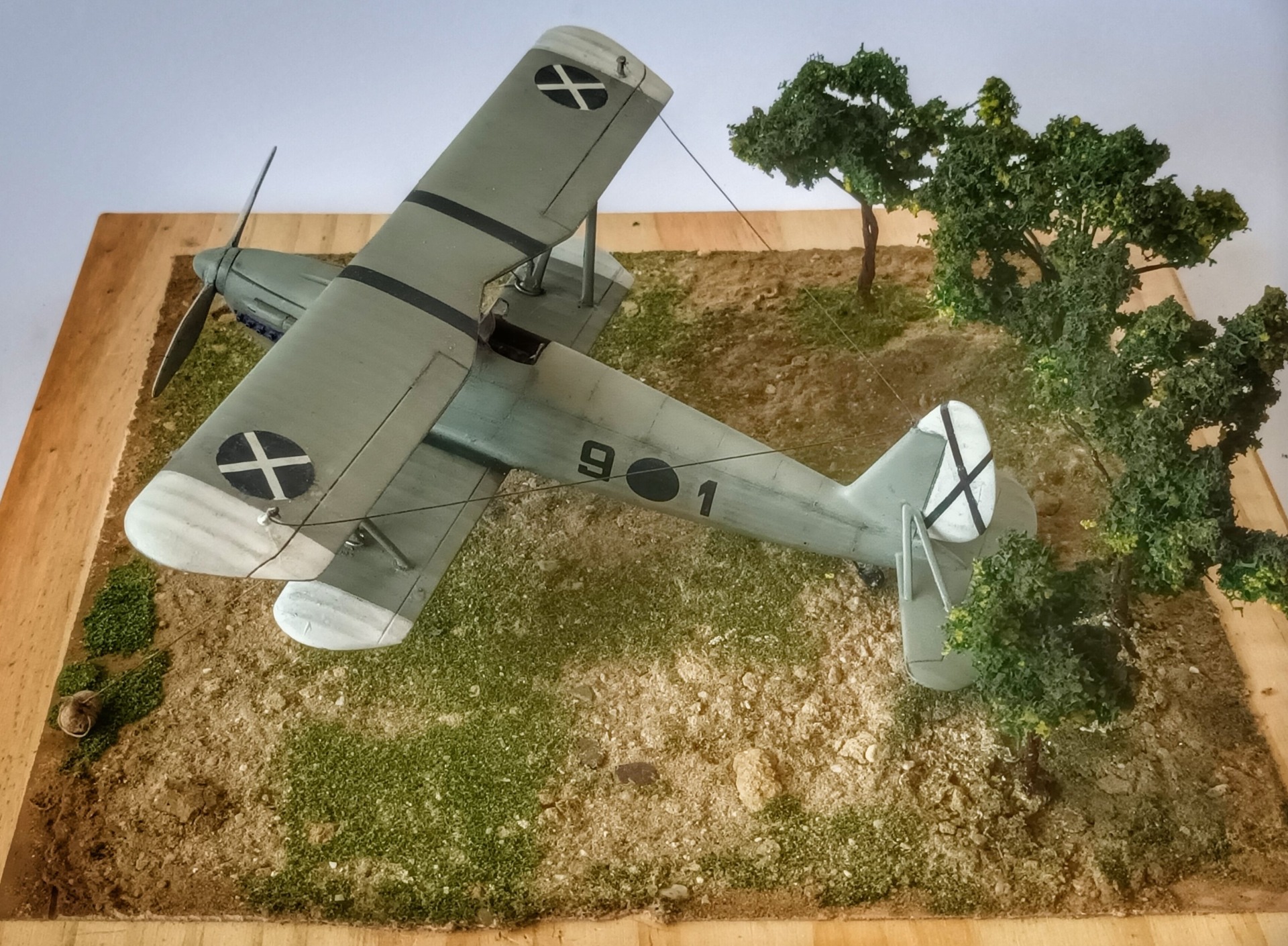

El diorama representa el Ar 68 con código 9-1 en el aeródromo de La Sénia (Tarragona), desde donde participó activamente en la última fase de la guerra como avión de asalto. No constan la unidad, la fecha del diorama ni el piloto.

Kit Roden 427 (1/48)


Próximamente. Aquí explicaré el kit, el montaje, la pintura, el envejecimiento y la escena de este avión.
