Bf 108 Taifun

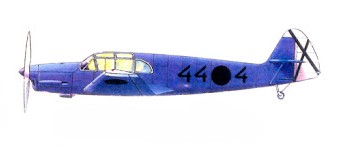

Código de identificación: 44 · Aparato n.º 4

Contexto histórico1 / 5

En 1933 Willy Messerschmitt recibió el encargo de fabricar un avión de competición para la Vuelta Aérea a Europa de 1934. El resultado fue un avión deportivo y de transporte privado para cuatro personas, totalmente metálico y con un interior muy confortable. Su tren retráctil1 marcó la aviación deportiva, y muchas de sus características se aplicaron después en el caza Bf 109.

Mapa de España en julio de 1937 con Vigo y Cádiz, puertos de llegada de los Bf 108, y León y Sevilla, donde se ensamblaron.
Mapa de julio de 1937. A mediados de 1937 los Bf 108 llegaron por mar desde Hamburgo a Vigo y a Cádiz, para ensamblarse en León o en Sevilla. Zonas aproximadas: elaboración propia a partir de láminas de I.C.L., S.A.
  1. Retráctil. Tren de aterrizaje que se recoge dentro del avión durante el vuelo.
El Bf 108 en España2 / 5

En 1937 se enviaron seis unidades a España, al Mando y Estado Mayor de la Legión Cóndor. Sirvieron como aviones de enlace entre bases, para el transporte rápido de oficiales de alto rango y, ocasionalmente, para observación. Sobrevivieron cuatro ejemplares, que pasaron al Ejército del Aire y siguieron en servicio hasta 1955 con un nuevo código de identificación: L-15 unido al número de orden del aparato.

Fotografía de época: Bf 108
Imagen de época. Fundación Infante de Orleans.
Características y vuelo3 / 5

Fue el primer avión de su tamaño con estructura metálica de revestimiento resistente, y llevaba un ala de un solo larguero1, flaps2 y slats automáticos en el borde de ataque, que se desplegaban al acercarse a la pérdida. El tren se retraía hacia fuera, hacia unos alojamientos que casi lo cubrían por completo. Las primeras pruebas lo mostraron seguro, rápido y agradable de volar, con excelentes cualidades a baja velocidad, y su estructura metálica era fácil de mantener. Tenía bajo consumo y buen manejo, y por eso sirvió tanto como avión de turismo como de enlace.

Ilustración: Bf 108 en vuelo
Bf 108 «44-4» en vuelo. Imagen creada con IA.

Ficha técnica

Tripulación
1 piloto y 3 pasajeros
Longitud
8,30 m
Envergadura
10,5 m
Altura
2,3 m
Peso vacío
880 kg
Motor
Argus As 10C V-8 invertido
Potencia
241 CV
Velocidad máxima
315 km/h
Alcance
1.000 km
Techo
5.000 m

Motor radial y motor en línea. En el radial, los cilindros se disponen en círculo alrededor del eje y se refrigeran con el aire que reciben de frente; es robusto, pero presenta más superficie frontal. En el motor en línea, los cilindros van en fila (en una o dos filas formando una V), suelen refrigerarse con un líquido que pasa por un radiador y permiten un morro más afilado y aerodinámico.

  1. Larguero. Viga longitudinal del ala, de la raíz a la punta, que soporta los esfuerzos del vuelo.
  2. Flaps. Superficies móviles del ala que se despliegan al despegar y aterrizar para que el avión se sostenga con menos velocidad.
Nuestro 44-4 y su unidad4 / 5

El diorama representa el 44-4 del Estado Mayor de la Legión Cóndor (Führungsstab S/88), en Calamocha (Teruel), en abril de 1938. No consta el piloto ni los vuelos concretos del 44-4.

Diorama a escala 1/48 del Bf 108
Diorama a escala 1/48 del Bf 108 «44-4».
El diorama y su montaje5 / 5

Kit Eduard, Weekend Edition (1/48)

Caja del kit del Bf 108
Caja del kit Eduard, Weekend Edition (1/48).
Base del diorama a escala 1/48 del Bf 108
Base del diorama a escala 1/48 del Bf 108 «44-4».

Próximamente. Aquí explicaré el kit, el montaje, la pintura, el envejecimiento y la escena de este avión.
