Heinkel He 46 C «Pava»

Código de identificación: 11 · Aparato n.º 156

Contexto histórico1 / 5

Diseñado en 1931 como avión de reconocimiento y enlace de corto alcance. El Ministerio del Aire alemán quería aviones baratos y de construcción rápida para ampliar la Luftwaffe en secreto. El primer prototipo voló a finales de 1931 y la producción comenzó en 1933. En 1936, 28 aparatos se enviaron a los nacionalistas españoles.

Mapa de España en septiembre de 1936 con Tablada (Sevilla), donde llegó el He 46.
Mapa de septiembre de 1936. El He 46 llegó a Tablada (Sevilla) ese mes, desde el puerto de Lisboa. Zonas aproximadas: elaboración propia a partir de láminas de I.C.L., S.A.
El He 46 en España2 / 5

Llegó a Tablada (Sevilla) en septiembre de 1936, desde el puerto de Lisboa. Se formaron tres escuadrillas: dos salieron el día 24 hacia Talavera de la Reina, ya en poder nacionalista, y la tercera el 29 hacia Zaragoza. Con la 2.ª Escuadrilla se formó el Primer Grupo de He 46, el 1-G-11. A finales de 1936 la Legión Cóndor entregó más aparatos de su Unidad de Reconocimiento (A/88) a la Aviación Nacionalista y se formó una cuarta escuadrilla. Después se creó el Grupo 2-G-11 (3.ª y 4.ª) y, en junio de 1937, los dos grupos se reunificaron en el 3-G-11. Las cuatro escuadrillas destacaron en Aragón y el Frente Norte en la primera mitad de 1937. En verano combatieron en Belchite con elevadas pérdidas y en diciembre operaban desde Calamocha y La Almunia. En enero de 1938, los diez supervivientes pasaron por los talleres de Tablada y fueron enviados a la Escuela de Tripulantes de Málaga.

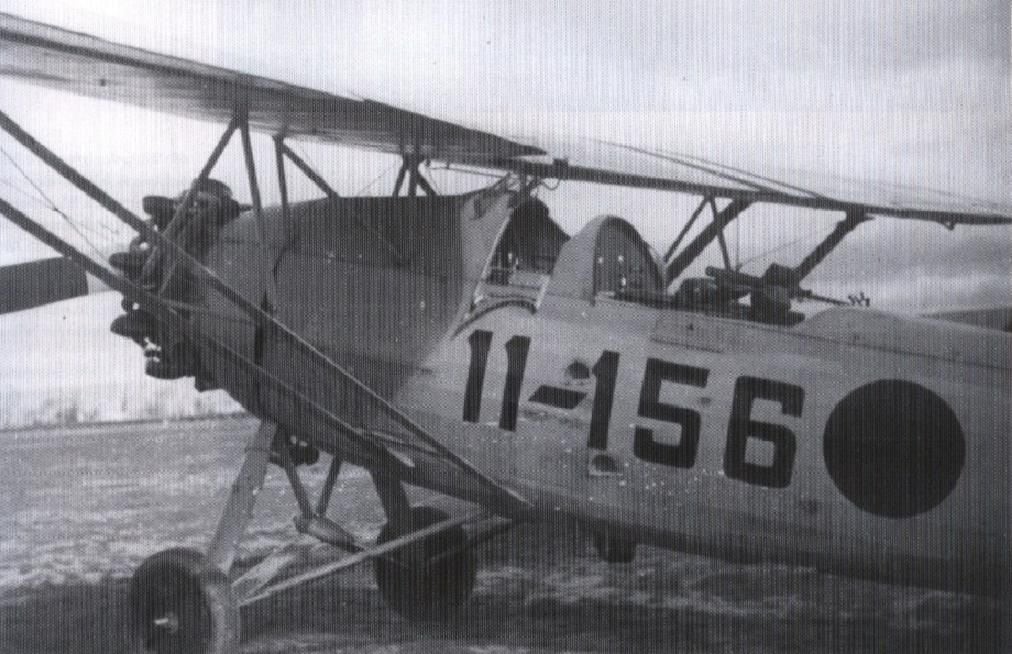

Fotografía de época: He 46
Imagen de época. Diario de la Guerra Aérea en Asturias 1934/1937, de Artemio Mortera Pérez.
Características y vuelo3 / 5

Era de pilotaje sencillo y muy maniobrable, pero vulnerable al fuego enemigo, y sus altísimas vibraciones dificultaban la fotografía aérea y castigaban los carenados1.

Ilustración: He 46 en vuelo
He 46 «11-156» en vuelo. Imagen creada con IA.

Ficha técnica

Tripulación
2 (piloto y observador/artillero)
Longitud
9,5 m
Envergadura
14 m
Altura
3,4 m
Peso vacío
1.765 kg
Motor
radial Bramo SAM 22B de 9 cilindros
Potencia
670 CV
Velocidad máxima
250 km/h
Alcance
1.000 km
Techo
6.000 m
Armamento
1 MG 15 de 7,92 mm trasera
Bombas
200 kg

Motor radial y motor en línea. En el radial, los cilindros se disponen en círculo alrededor del eje y se refrigeran con el aire que reciben de frente; es robusto, pero presenta más superficie frontal. En el motor en línea, los cilindros van en fila (en una o dos filas formando una V), suelen refrigerarse con un líquido que pasa por un radiador y permiten un morro más afilado y aerodinámico.

  1. Carenados. Cubierta aerodinámica que reduce la resistencia del aire en una parte del avión.
Nuestro 11-156 y la escuadrilla4 / 5

El diorama representa el 11-156 de la 2.ª Escuadrilla (2-E-11) del Grupo 1-G-11, en Jarrio (Asturias), en diciembre de 1936. A principios de noviembre la 1.ª Escuadrilla (capitán Carlos Martínez Vara de Rey) se envió a Asturias, al aeródromo de Jarrio, cerca de Navia. Un fuerte temporal inutilizó un aparato y averó los otros tres, y todos tuvieron que desmontarse y volver a los talleres de La Virgen del Camino (León) para repararlos. Hubo que enviar entonces la 2.ª Escuadrilla (capitán Emilio Jiménez de Ugarte). No consta quién pilotaba el 11-156.

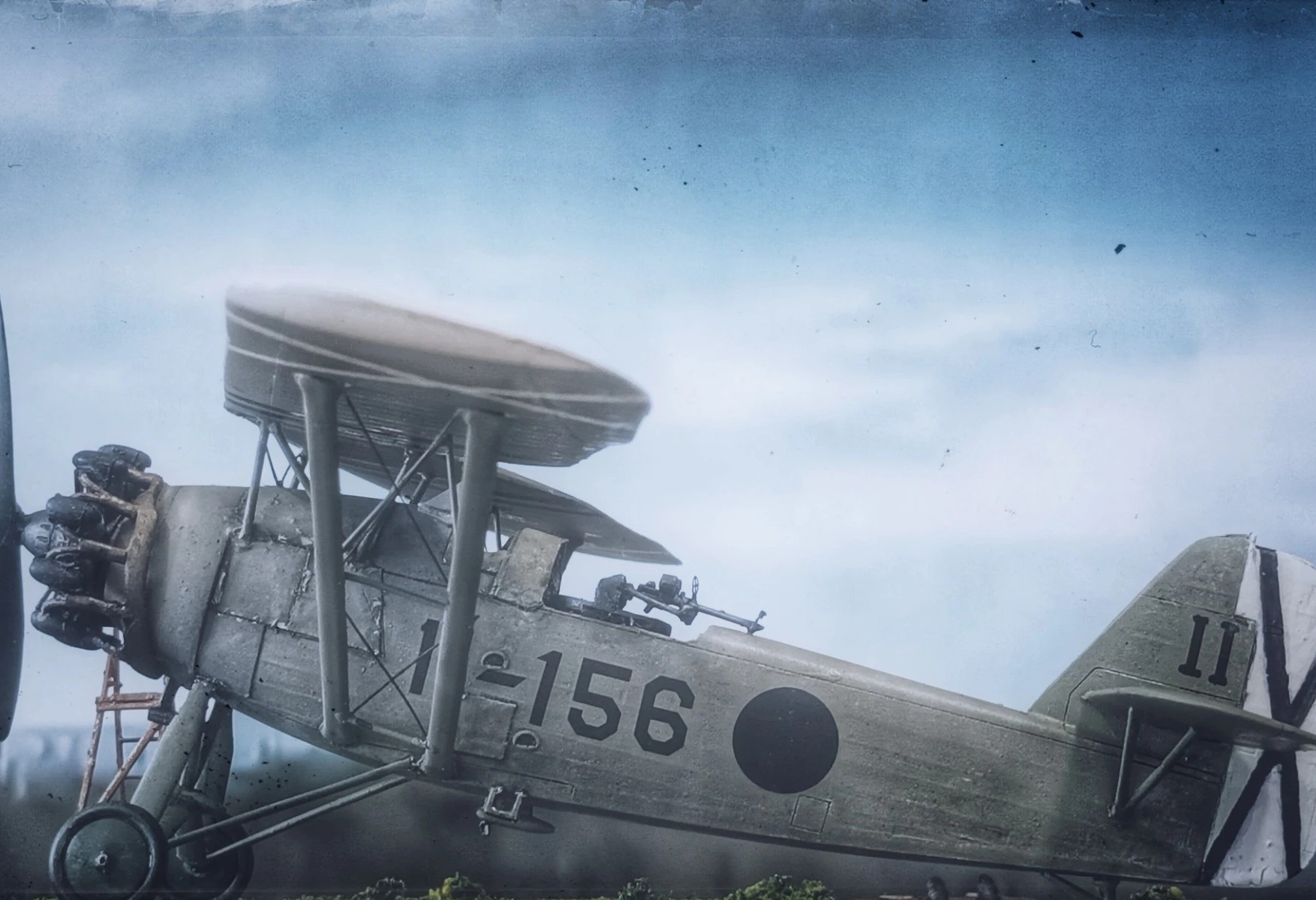

Diorama a escala 1/48 del He 46
Diorama a escala 1/48 del He 46 «11-156».
El diorama y su montaje5 / 5

Kit Planet Models (1/48)

Caja del kit del He 46
Caja del kit Planet Models (1/48).
Base del diorama a escala 1/48 del He 46
Base del diorama a escala 1/48 del He 46 «11-156».

Próximamente. Aquí explicaré el kit, el montaje, la pintura, el envejecimiento y la escena de este avión.
