Legión Cóndor

Heinkel He 51

Código de identificación: 2 · Aparato n.º 4

Contexto histórico1 / 5

Los gemelos Walter y Siegfried Günter, de Heinkel, diseñaron el He 51 para la Luftwaffe, entonces aún secreta, como relevo del Arado Ar 65. Voló por primera vez en mayo de 1933 y empezó a entregarse en julio de 1934. Se construyeron unos 700 en varias series. Cuando llegó ya estaba anticuado: no era un caza puntero, pero superaba a los aviones que allí había.

Mapa de España en julio de 1936 con Cádiz, puerto de llegada de los He 51.
Mapa de julio de 1936. Los seis primeros He 51 llegaron a Cádiz desde Hamburgo el 7 de agosto de 1936. Zonas aproximadas: elaboración propia a partir de láminas de I.C.L., S.A.
El He 51 en España2 / 5

En respuesta a las peticiones de ayuda del mando nacionalista, Alemania envió desde Hamburgo los seis primeros He 51 A, con sus pilotos y personal auxiliar; el buque llegó a Cádiz el 7 de agosto de 1936. En Tablada (Sevilla) operaron los primeros días bajo la supervisión de aviadores españoles, porque los pilotos alemanes tenían prohibido volar temporalmente. La primera victoria en la guerra con un He 51 fue del nacionalista Joaquín García Morato, que derribó un Potez 540 el 18 de agosto. En noviembre, con nuevos Heinkel 51, se constituyeron las escuadrillas 1-E-2 y 2-E-2 del Grupo 2 de la Aviación Nacionalista y se creó oficialmente la «Legión Cóndor», con el JG 88 como unidad de caza: cuatro Staffel (1.J/88 a 4.J/88), todos con He 51. Al principio vencieron a los obsoletos aviones republicanos, pero los modernos aparatos soviéticos los superaron ampliamente y los fueron sustituyendo los Bf 109. A principios de 1937 equipaba las escuadrillas de caza 1-E-2, 2-E-2 y 3-E-2. Después se repartieron entre el Grupo 1-G-2 de Aviación de Apoyo y los Grupos de Caza 1-G-2 y 4-G-2 de la Tercera Escuadra, al mando de Ángel Salas. El número de He 51 que actuaron en la guerra y el de supervivientes varían según la fuente: unos 126 de varias versiones y 30 supervivientes según unas; 79 He 51 C-1 enviados, y 46 supervivientes más 15 aparatos nuevos, según otras. Los últimos llegaron en mayo de 1939 y con los supervivientes se formaron los Grupos 31.º y 32.º de Asalto, con base en Getafe (Madrid).

Fotografía de época: He 51
Imagen de época. Periódico El País, 29 de enero de 2021, «El aeródromo secreto de la Luftwaffe en Segovia».
Características y vuelo3 / 5

Su velocidad máxima era de 330 km/h y alcanzaba los 6.000 m en 16 minutos y medio. No podía escoltar a los bombarderos de la Legión Cóndor ni interceptar a los rápidos Tupolev SB, así que se lo relevó en la caza con los Fiat CR.32 y los Bf 109 y pasó al ataque al suelo. A varios aparatos se les agregaron soportes para pequeñas bombas de fragmentación. Algunos del 3.J/88 ataban dos pequeños explosivos al depósito externo de combustible, de modo que, al soltarlo e impactar contra el suelo, explotaba y lanzaba una nube de líquido incandescente sobre las tropas enemigas.

Ilustración: He 51 en vuelo
He 51 «2-4» en vuelo. Imagen creada con IA.

Ficha técnica

Longitud
8,40 m
Envergadura
11,00 m
Altura
3,20 m
Peso vacío
1.460 kg
Peso máximo al despegue
1.900 kg
Motor
lineal V12 BMW VI 7,3Z refrigerado por líquido
Potencia
751 CV
Velocidad máxima
330 km/h
Alcance
570 km
Techo
7.700 m
Armamento
2 ametralladoras MG 17 de 7,92 mm sobre el motor

Motor radial y motor en línea. En el radial, los cilindros se disponen en círculo alrededor del eje y se refrigeran con el aire que reciben de frente; es robusto, pero presenta más superficie frontal. En el motor en línea, los cilindros van en fila (en una o dos filas formando una V), suelen refrigerarse con un líquido que pasa por un radiador y permiten un morro más afilado y aerodinámico.

Nuestro 2-4 y su piloto4 / 5

El diorama representa el 2-4 de la Escuadrilla 2-E-2, con base en Escalona del Prado (Segovia), en noviembre de 1936. Lo pilotaba el teniente alemán Hannes Trautloft.La numeración 2-E-2 es posterior a la creación de la escuadrilla, en noviembre de 1936, por lo que este avión no es el que derribó a Trautloft en agosto. Trautloft se ofreció voluntario el 28 de julio de 1936 y salió de Hamburgo el 31 en el Usaramo, con seis He 51 desmontados. El 25 de agosto cobró su primera pieza, un Bréguet 19 cerca de Colmenar Viejo; el 30, un Potez 540, y ese mismo día lo derribó un Dewoitine D.372. Volvió a Alemania el 2 de marzo de 1937 con cinco victorias en España. En la Segunda Guerra Mundial mandó el JG 54, y tras ella llegó a teniente general de la Luftwaffe de la República Federal. Murió en 1995.

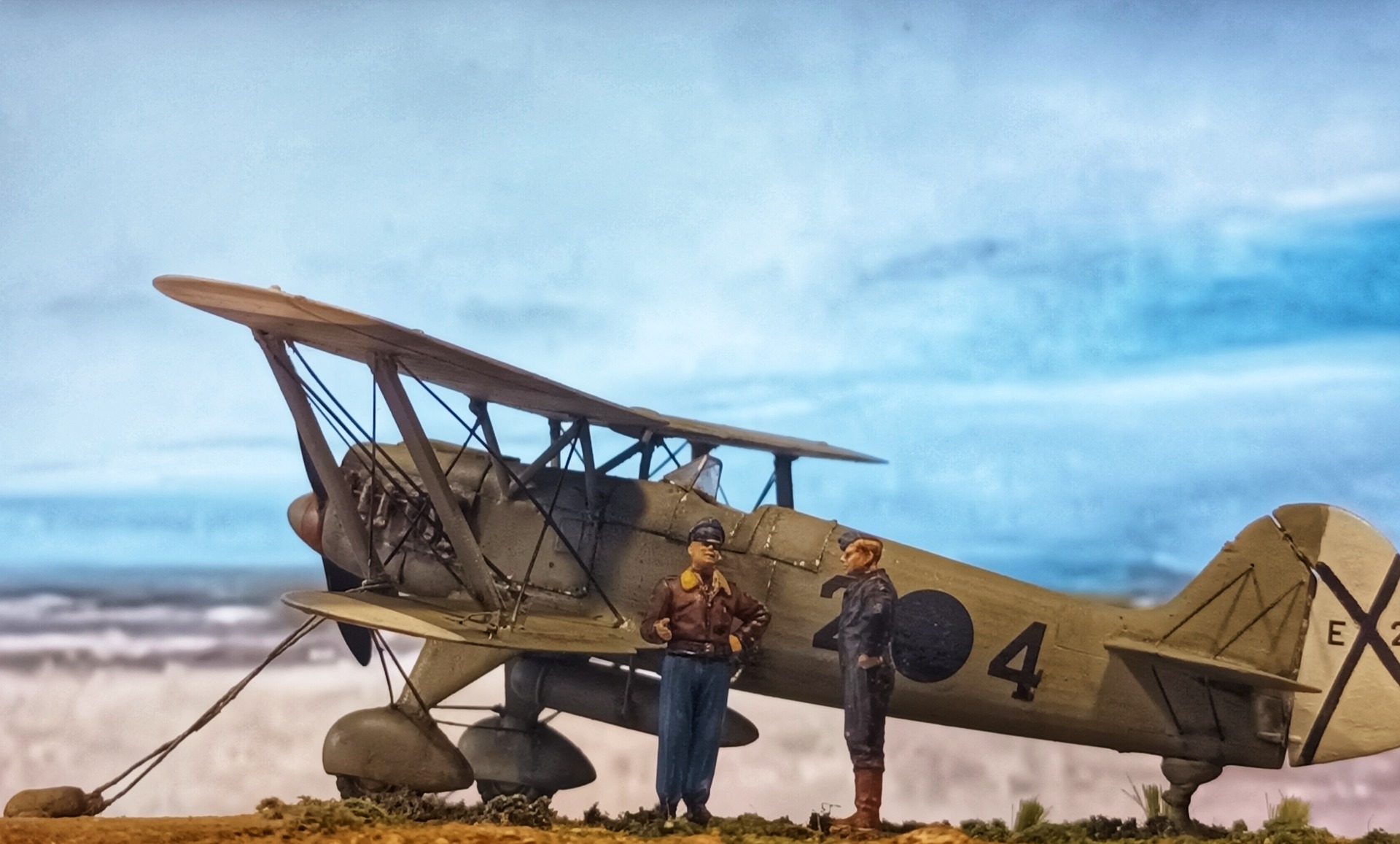

Diorama a escala 1/48 del He 51
Diorama a escala 1/48 del He 51 «2-4».
El diorama y su montaje5 / 5

Kit Roden 452 (1/48) · Figuras ICM 48085

Caja del kit del He 51
Caja del kit Roden 452 (1/48).

El kit

Roden 452, escala 1/48. Me parece un buen kit, con los paneles y las estructuras metálicas bien definidos. Su montaje es sencillo y las piezas encajan con facilidad. La relación calidad-precio me parece muy razonable: unos 35 € más el envío. Las calcas de numeración las sustituyo por otras mías; la cruz de San Andrés es la del kit.

Montaje

Las piezas que se ensamblan en el último momento (interior de la cabina, ametralladoras, tubos de escape, timón de dirección y depósito ventral) se pintan antes de montarlas, siguiendo el orden del apartado Pintura.

Cabina

Es una de las partes más complicadas del montaje y una de las peor explicadas en los planos del kit. Lo más importante es seguir un orden lógico y no usar pegamento de secado instantáneo: se usa en muy pequeñas cantidades, aplicado con un palillo.

  1. Montar la «jaula». Casi ninguna de las barras horizontales que indican las instrucciones se verá cuando el modelo esté terminado.
  2. Unir el conjunto del recuadro 4 de las instrucciones: suelo, pedales y mando.
  3. Apoyarlo en una mitad del fuselaje y comprobar que cierra con la otra sin dejar huecos. Si no encaja, lijar ambos lados de la base.
  4. Colocar el asiento y los cinturones (véase Pintura, punto 7).

Alas

Es la dificultad principal de un biplano.

  1. Colocar primero los soportes centrales del ala, anclados al fuselaje (piezas 9D, dos). Pegarlos en las marcas que indican las instrucciones, respetando posición y ángulo de apertura, con pegamento en gel de secado lento.
  2. Comprobar la colocación apoyando encima una superficie ligera (cartón o balsa), porque el ala superior es demasiado pesada y movería las barras. Verificar que el ala superior quedará centrada, paralela al suelo y tocando los cuatro puntos de contacto con las barras. Es indispensable para el pegado posterior. Dejar secar.
  3. Antes de pegar el ala superior, ensuciar suavemente con óleo negro o marrón oscuro la zona de las ametralladoras, que se habrán pintado antes en gun metal.
  4. Con un instrumento punzante, hacer en el fuselaje pequeños agujeros poco profundos que indiquen dónde se pegarán los cables tensores: dos por lado, guiándose por la imagen de la caja del kit o por fotos que los muestren. Cuidar la simetría en todo el proceso.
  5. Colocar el ala superior comprobando que queda paralela al ala inferior y al suelo, a 90º respecto al fuselaje y algo adelantada respecto al ala inferior. Pegarla cuando todo esté comprobado.
  6. Para evitar que se escore, poner un apoyo provisional en el borde del ala inferior, por ejemplo una placa de balsa con plastilina en las puntas.
  7. Una vez fijada el ala superior en los cuatro puntos de contacto, colocar los cuatro soportes exteriores: paralelos entre sí, con cierta inclinación hacia delante y donde pida el modelo. Lo ideal es que encajen en las marcas del fabricante. Comprobar antes de pegar que el resultado es el deseado.
  8. Colocar las calcas.
  9. Parabrisas: destacar el armazón metálico con gris claro, a pulso con un pincel muy fino, o enmascarar la zona acristalada con un adhesivo suave. La cinta de carrocero mojada en agua pierde algo de adherencia y no mancha el cristal con su pegamento. Pegarlo con cola blanca o con un pegamento específico para transparencias.
  10. Hacer los cables tensores con plástico estirado: tomar un trozo del armazón de las piezas del kit, aplicar una llama en la mitad del cilindro y, cuando empiece a doblarse, estirar levemente de los extremos hasta que el filamento tenga el grosor deseado. Mantener la posición para que se enfríe recto y rígido. Medir la longitud necesaria para que el cable encaje tenso en el espacio deseado y pegarlo.

Resto del montaje

El tren de aterrizaje, el motor y la hélice se montan siguiendo las instrucciones del kit, sin dificultades. Las piezas pintadas aparte (interior, escapes, timón de dirección y depósito ventral) se ensamblan al final.

Pintura

  1. Imprimación gris Vallejo Primers 73.601, con aerógrafo.
  2. Cuando ha secado, color base Vallejo Model Air 71.044 (RLM 02), el que indica el fabricante del kit, con el mismo método. Para este He 51 he elegido el esquema de las primeras semanas del avión en España: gris claro en casi todo el aparato.
  3. No aplicarlo de forma uniforme: pintar las superficies menos desgastadas por el uso y dejar ver la imprimación gris en las más gastadas, para que el avión no tenga un único tono. Es un criterio particular de cada modelista.
  4. Timón de dirección: blanco, con la cruz de San Andrés (calca del kit).
  5. Depósito ventral: el fabricante indica gris claro, pero en varias fotos de época se ve de color acero o aluminio gastado, y así lo he pintado, sin hacer caso a la guía del kit. Hay fotografías de época en las que el He 51 aparece sin él.
  6. Ametralladoras: gun metal.
  7. Habitáculo del piloto (se pinta antes de cerrar el fuselaje):
    1. Color dominante: gris claro en todo el interior, el que indica el fabricante (Vallejo 71.044, RLM 02).
    2. Paneles de control (22E y 28E): verde pálido. Es un criterio mío; el fabricante los indica en negro y acero.
    3. Relojes indicadores: una gota de óleo negro muy diluido, que cubra toda la superficie circular.
    4. Suelo de la cabina (pieza 17E): gris claro, con unas gotas de óleo marrón muy oscuro o negro muy diluido para resaltar bordes y esquinas.
    5. Asiento: gris claro.
    6. Mando y pedales: en los colores que indican los planos del kit, acero para las piezas metálicas y cuero para el puño del mando.
    7. Cinturones: hechos con cinta de carrocero de 1 mm de ancho, en tiras: dos en el respaldo y dos en el asiento, donde se entrelazan. Pintados en marrón muy claro, con dos puntos de color aluminio para simular las hebillas.

Envejecimiento

Una vez terminada la fase de pintura, paso al envejecimiento. Sigo un principio básico: destacar el panelado y los remaches del avión. Cada modelista puede aplicar el método que más le guste. Todo se hace con óleo.

  1. Panelado: óleo marrón muy oscuro o negro, muy diluido en aguarrás, en las esquinas y cruces de las líneas del panelado, para que se deslice por las líneas que lo definen.
  2. Limpiar con un bastoncillo de algodón o un pincel limpio las zonas que se hayan desbordado y dejar secar.
  3. Desgaste: marrón claro, con muy poca pintura y muchos movimientos precisos de un pincel plano, hasta que quede diferenciado del color base (gris) pero muy difuminado. Se aplica en el borde de los alerones, delanteros y traseros, y en la unión del timón con el fuselaje.
  4. Zona metálica delantera (sobre todo el motor y la puerta de acceso): desconchones con color acero o aluminio, aplicados con una aguja o un palillo.
  5. Armazón del fuselaje y de las alas: un bastoncillo de algodón impregnado de grafito, aplicado muy suavemente, hasta que oscurezca muy ligeramente el armazón y quede como una sombra. El grafito también suaviza algún desconchón.
  6. Escapes y depósito ventral, una vez montados en el avión: oscurecerlos moderadamente. Conviene ver fotos de época y reproducir ese oscurecimiento lo más fielmente posible. Se pueden combinar marrón y negro, e incluso aplicar el grafito en polvo que resulta de lijar la punta de un lápiz o una mina de grafito en las zonas muy cercanas a los escapes. El objetivo es ir reduciendo la intensidad del negro a medida que nos alejamos de ellos.
  7. Ruedas: base negra o gris negro, aclarada con óleo blanco o gris claro.
  8. Dejar secar el óleo dos días y sellar el conjunto con barniz mate.

La escena

El diorama tiene dos zonas diferenciadas. La zona agreste está hecha con tierra sin tamizar, con arena y hierba y zonas salteadas de hierbas. La zona lisa, a modo de pista de despegue, está hecha con tierra tamizada y aplastada hasta conseguir una superficie más uniforme.

Base del diorama a escala 1/48 del He 51
Base del diorama a escala 1/48 del He 51 «2-4».

El avión lleva dos cables atados a sacos para fijarlo al suelo. En este caso uso hilo de coser.

Las figuras son del kit ICM 48085, German Luftwaffe Ground Personnel 1939-1945. Son algo posteriores a la escena (noviembre de 1936), pero son las que he utilizado.

Los materiales y el método general están explicados en Construcción de los dioramas.
