Inicio › Aviones › Hs 123
Legión Cóndor

Henschel Hs 123 A-1 «Angelito»

Código de identificación: 24 · Aparato n.º 5

Contexto histórico1 / 5

Biplano1 monoplaza de bombardeo en picado2 y apoyo cercano, diseñado por Friedrich Nicolaus. Se mostró en público el 8 de mayo de 1935, con Ernst Udet a los mandos. En 1933 el Ministerio del Aire alemán pidió un biplano monoplaza de bombardeo en picado y Henschel compitió con el Fieseler Fi 98, que se canceló al comprobarse que el Hs 123 volaba mejor. El prototipo voló el 1 de abril de 1935. Se concibió como solución provisional hasta que estuviera listo el Ju 87. Entró en servicio en el otoño de 1936.

Mapa de España en diciembre de 1936 con Tablada (Sevilla) y Vitoria.
Mapa de diciembre de 1936. Los Hs 123 operaron desde Tablada (Sevilla) y desde Salburua (Vitoria). Zonas aproximadas: elaboración propia a partir de láminas de I.C.L., S.A.
  1. Biplano. Avión con dos alas superpuestas, una encima de la otra.
  2. En picado. Descenso muy pronunciado, con el morro hacia el suelo. Bombardear «en picado» es lanzarse sobre el objetivo.
El Hs 123 en España2 / 5

Wolfram Freiherr von Richthofen, jefe del Estado Mayor de la recién creada Legión Cóndor, recomendó enviar algunos Hs 123 A-1 para evaluarlos en combate como bombarderos en picado hasta que el Ju 87 estuviera operativo. Los seis intervinieron en Andalucía desde Tablada (Sevilla), con una actuación destacada en la batalla de Málaga, en la zona de Pozoblanco y en el frente norte desde Salburua (Vitoria-Gasteiz). Como bombardero en picado fue un fracaso, por su reducida carga de bombas y su corto alcance; en cambio, su valoración como avión de apoyo cercano y asalto fue excelente: mostró gran resistencia y capacidad para absorber muchos impactos, incluidos impactos directos sobre la célula y el motor. En 1937 los aparatos aún en servicio pasaron a la Aviación Nacionalista, que decidió ampliarlos con un pedido de otros doce aviones de unidades de la Luftwaffe, llegados a finales de 1938, que pasaron, con He 70 y Ju 86, a formar el Grupo Mixto español. En España se los conocía como «Angelitos». Tras la guerra, los supervivientes formaron la Escuadrilla 61 en Tablada y pasaron al Ejército del Aire. En 1945 se identificaron como BV.1 («Bombardeo Vertical») y en 1946, en Alcalá de Henares, aún volaban tres. Sirvieron hasta 1952.

Fotografía de época: Hs 123
Imagen de época. Autor y fuente desconocidos.
Características y vuelo3 / 5

Montaba un motor radial BMW 132 Dc. Era un sesquiplano1 de construcción totalmente metálica, de líneas limpias y gran maniobrabilidad, con un solo montante2 carenado3 entre las alas y sin cables. Dos de los tres primeros prototipos se estrellaron por fallos estructurales de las alas en picados a gran velocidad; el cuarto llevó refuerzos. Resultaba robusto y fácil de mantener, y era capaz de salir de picados casi verticales.

Ilustración: Hs 123 en vuelo
Hs 123 «24-5» en vuelo. Imagen creada con IA.

Ficha técnica

Longitud
8,3 m
Envergadura
10,5 m
Altura
3,20 m
Peso vacío
1.460 kg
Motor
BMW 132 Dc de 9 cilindros
Potencia
850 CV
Velocidad máxima
340 km/h
Alcance
850 km
Techo
9.000 m
Armamento
2 MG 17 de 7,92 mm
Armamento
4 bombas de 50 kg bajo las alas inferiores

Motor radial y motor en línea. En el radial, los cilindros se disponen en círculo alrededor del eje y se refrigeran con el aire que reciben de frente; es robusto, pero presenta más superficie frontal. En el motor en línea, los cilindros van en fila (en una o dos filas formando una V), suelen refrigerarse con un líquido que pasa por un radiador y permiten un morro más afilado y aerodinámico.

  1. Sesquiplano. Biplano cuya ala inferior es mucho más pequeña que la superior.
  2. Montante. Barra rígida que une las dos alas de un biplano o sujeta el ala al fuselaje.
  3. Carenado. Cubierta aerodinámica que reduce la resistencia del aire en una parte del avión.
Nuestro 24-5 y su unidad4 / 5

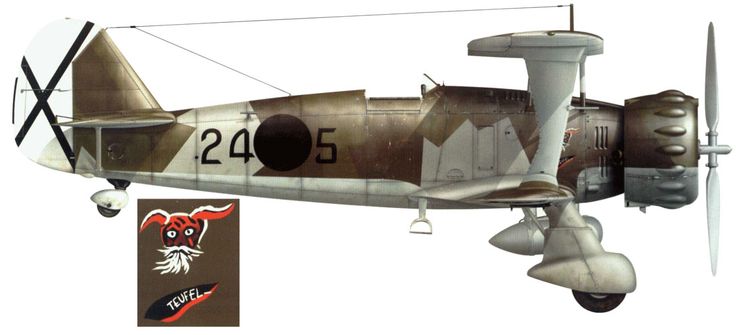

El diorama representa el 24-5 del Staffel VJ/88 (Escuadrilla Experimental), en Tablada (Sevilla), en diciembre de 1936. Dos Hs 123 llegaron a Sevilla en octubre de 1936 y se encuadraron en esa escuadrilla; al mes siguiente llegaron otros cuatro. En diciembre de 1936 no consta quién pilotaba el 24-5; en abril de 1937, ya en Vitoria, lo pilotaba el teniente Heinrich Brücker, con la caricatura de un diablo pintada en el morro.

Diorama a escala 1/48 del Hs 123
Diorama a escala 1/48 del Hs 123 «24-5».
El diorama y su montaje5 / 5

Kit GasPatch Models (1/48)

Caja del kit del Hs 123
Caja del kit GasPatch Models (1/48).
Base del diorama a escala 1/48 del Hs 123
Base del diorama a escala 1/48 del Hs 123 «24-5».

Próximamente. Aquí explicaré el kit, el montaje, la pintura, el envejecimiento y la escena de este avión.
