Junkers Ju 87 A-1 «Stuka»

Código de identificación: 29 · Aparato n.º 2

Contexto histórico1 / 5

«Stuka» abrevia Sturzkampfflugzeug, avión de bombardeo en picado1. Alemania quería experimentar el picado en combate real. El diseño nació en 1933 dentro del programa alemán de bombarderos en picado, a cargo del ingeniero Hermann Pohlmann, de Junkers. El prototipo voló por primera vez el 17 de septiembre de 1935, con un motor británico Rolls-Royce Kestrel, y se estrelló en enero de 1936; tras ello, la doble deriva2 se cambió por una sola. La serie A, con motor Jumo 210, fue la primera de producción y sirvió para probar el concepto antes de la serie B.

Mapa de España en octubre de 1937 con la llegada de los Ju 87 A-1 a Vigo y su paso a Calamocha.
Mapa de octubre de 1937. El 15 de enero de 1938 llegaron a Vigo tres Ju 87 A-1 enviados desde Alemania; el 7 de febrero pasaron a Calamocha (Teruel). Zonas aproximadas: elaboración propia a partir de láminas de I.C.L., S.A.
  1. En picado. Descenso muy pronunciado, con el morro hacia el suelo. Bombardear «en picado» es lanzarse sobre el objetivo.
  2. Deriva. Parte fija y vertical de la cola, que da estabilidad al avión.
El Ju 87 A en España2 / 5

En noviembre de 1936 llegó a España un prototipo, que tuvo poca actividad y fue devuelto a Alemania. El 15 de enero de 1938 llegaron a Vigo, desde el norte de Alemania, tres Ju 87 A-1, que viajaron por tren y camión (había piezas que no cabían por los túneles) hasta el Parque de Aviación de León, donde se montaron. El 7 de febrero pasaron a Calamocha (Teruel) y se integraron en la J/88 como Stukakette, una cadena de tres bombarderos en picado, luego 5.J/88. La carga habitual era una bomba de 250 kg y, excepcionalmente, de 500 kg.

Campaña de 1938:

  • 17-22 feb. Columnas de tanques, camiones y tropas en el frente de Teruel (Aldehuela, Valdecebro, Castralvo, Puebla de Valverde, Cobla y Teruel), con varias salidas diarias.
  • Inicio de marzo. Fallan en el puente de Sástago, pero destruyen con dos bombas de 500 kg el nudo ferroviario de Puebla de Híjar y cortan la línea Zaragoza-Alcañiz.
  • 9-12 mar. Con apoyo de cazas, bombardean cerca de Belchite (9) y atacan comunicaciones en Azaila y Sástago (10-12), con lo que aíslan la retaguardia gubernamental.
  • Desde el 15 mar. Zona de Caspe: baterías de artillería y una columna de aprovisionamiento en la carretera de Maella. El 22, fortificaciones al norte de Lierta; el 25, un cruce cerca de Alcalá del Obispo.
  • Mar.-abr. Desde Calamocha, objetivos en Huesca y Lleida (depósitos de CAMPSA y parque de automóviles) y, a principios de abril, nudos ferroviarios y carreteras de Lleida, Balaguer y Tremp.
  • 21 abr. Se trasladan a La Cénia (Tarragona): puentes, defensas antiaéreas, baterías y artillería, y defensa de cabezas de playa en la batalla del Ebro.
  • Mayo. Campaña del Maestrazgo (Castellón): bombardeos contra Albocácer, Ares del Maestre, Benasal y Vilar de Canes.
  • Octubre. Regresan definitivamente a Alemania.
Fotografía de época: Ju 87 A
Imagen de época. Blog Historia para no dormir, 30 de octubre de 2017, Junkers 87.
Características y vuelo3 / 5

Era un monoplano1 de ala baja2 en gaviota invertida3, con tren fijo4 carenado5 y dos tripulantes. El Jumo 210 resultaba escaso de potencia: con una bomba de 500 kg no despegaba bien, y en España se limitó la carga a 250 kg. En campos embarrados, los carenados del tren se hundían y hubo que quitarlos. Esas lecciones pesaron en el diseño de la serie B.

Ilustración: Ju 87 A en vuelo
Ju 87 A «29-2» en vuelo. Imagen creada con IA.

Ficha técnica

Longitud
10,8 m
Envergadura
13,8 m
Altura
3,9 m
Peso vacío
2.273 kg
Motor
Junkers Jumo 210 D
Potencia
720 HP
Velocidad máxima
310 km/h
Alcance
800 km
Techo
9.430 m
Armamento
1 MG 17 en el ala derecha y 1 MG 15 trasera
Armamento
1 bomba de 250 kg bajo el fuselaje

Motor radial y motor en línea. En el radial, los cilindros se disponen en círculo alrededor del eje y se refrigeran con el aire que reciben de frente; es robusto, pero presenta más superficie frontal. En el motor en línea, los cilindros van en fila (en una o dos filas formando una V), suelen refrigerarse con un líquido que pasa por un radiador y permiten un morro más afilado y aerodinámico.

  1. Monoplano. Avión con una sola ala a cada lado del fuselaje.
  2. Ala baja. Ala unida a la parte inferior del fuselaje.
  3. Gaviota invertida. Ala cuya parte interior baja desde el fuselaje y cuya parte exterior sube, de modo que el conjunto recuerda a una gaviota con las alas dobladas.
  4. Tren fijo. Tren de aterrizaje que no se recoge: las ruedas quedan siempre fuera.
  5. Carenado. Cubierta aerodinámica que reduce la resistencia del aire en una parte del avión.
Nuestro 29-2, la tripulación y el emblema4 / 5

Llevaban los números 29-2, 29-3 y 29-4 (modelo y número de orden). El diorama representa el 29-2 de la 5.J/88, en Calamocha, en febrero de 1938, con el sargento Ernst Bartels (piloto) y el sargento Alfred Fleisch (radio). Llegaron a Calamocha veinte técnicos (mecánicos, armeros y personal auxiliar) y las tres tripulaciones: 29-2 (Bartels y Fleisch), 29-3 (teniente Gerhard Weyert y sargento Ernst Göller) y 29-4 (teniente Hermann Haas y sargento mayor Emil Kramer). Vinieron como voluntarios civiles y no como militares, para eludir la normativa del recién creado Comité de No Intervención. Descontentos, los tripulantes adoptaron un rombo blanco con un bombín y un paraguas, para remarcar con ironía su condición de civiles. A los mandos alemanes no les gustó y ordenaron retirarlo. Eligieron entonces como emblema del grupo una cerdita rosa llamada «Jolanthe», protagonista de la película alemana de 1934 «Problemas con Jolanthe».

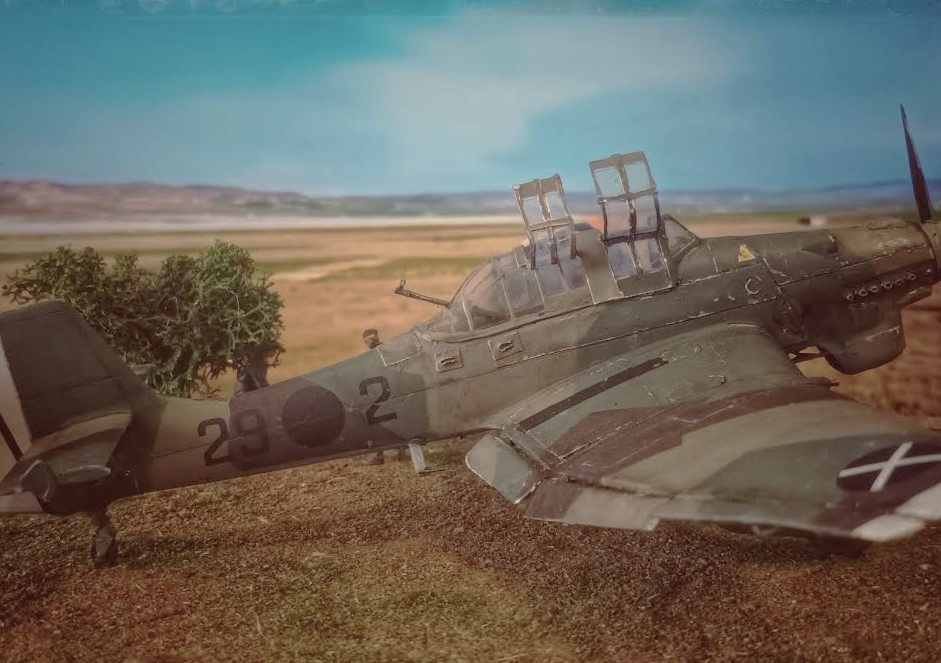

Diorama a escala 1/48 del Ju 87 A
Diorama a escala 1/48 del Ju 87 A «29-2».
El diorama y su montaje5 / 5

Kit Special Hobby SH 48007 (1/48)

Caja del kit del Ju 87 A

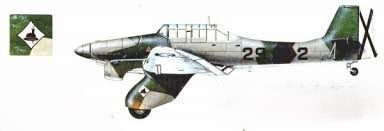

Ilustración de la caja del kit Special Hobby SH 48007 (1/48).

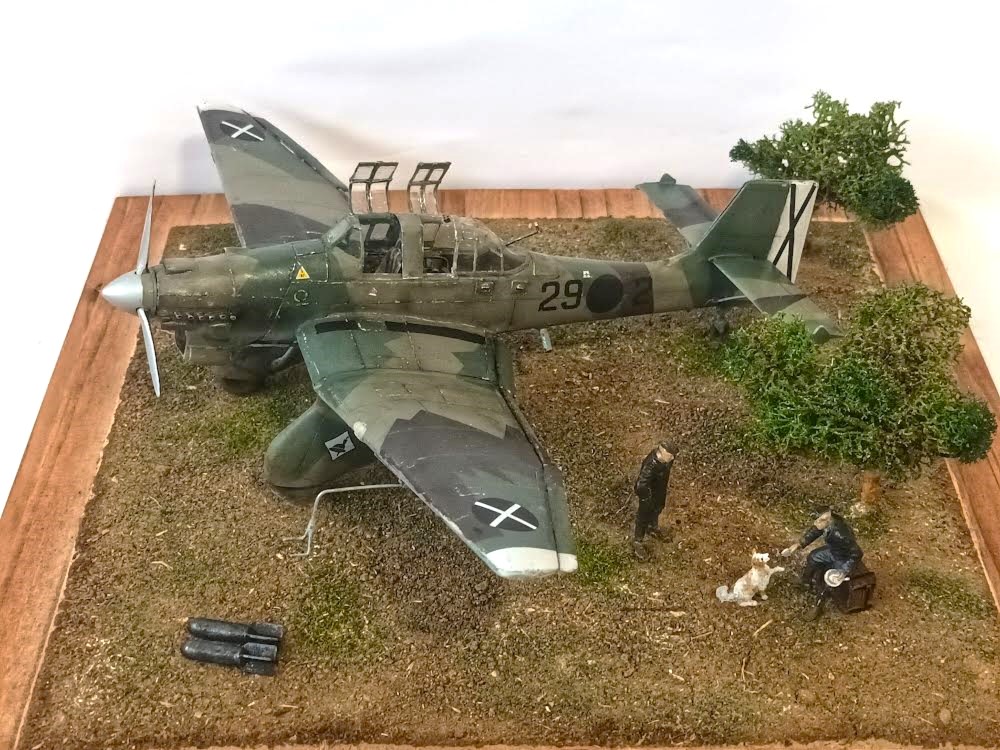

Base del diorama a escala 1/48 del Ju 87 A
Base del diorama a escala 1/48 del Ju 87 A «29-2».

Próximamente. Aquí explicaré el kit, el montaje, la pintura, el envejecimiento y la escena de este avión.
