Aviación republicana

Letov Š-231

Código de identificación: CL · Aparato n.º 009

Contexto histórico1 / 5

Biplano1 de caza fabricado en Checoslovaquia en la década de 1930. El Š-231 derivaba de la línea del Š-31, pero era una versión muy modificada. Realizó su primer vuelo el 17 de marzo de 1933 y, tras someterse a pruebas en Praga-Letňany y a mejoras para aumentar sus prestaciones, entró en producción en 1934. Empezó a equipar unidades checoslovacas en junio de 1936. Aunque fue creado como caza, sus pobres prestaciones obligaron a emplearlo como avión de vigilancia costera, de reconocimiento y, ocasionalmente, de ataque al suelo.

Mapa de España en marzo de 1937 con las zonas republicana y nacional y Santander, puerto de llegada del primer envío de Letov Š-231.
Marzo de 1937. El primer envío de ocho Š-231 llega a Santander, en el enclave republicano del Norte. Zonas: elaboración propia a partir de láminas de I.C.L., S.A.
Mapa de España en marzo-abril de 1938 con la zona republicana partida en dos y Barcelona como destino del segundo envío de Letov Š-231.
Marzo-abril de 1938. El frente llega al Mediterráneo y el segundo envío, de nueve aviones, llega a Barcelona en mayo y junio. Zonas: elaboración propia a partir de láminas de I.C.L., S.A.
  1. Biplano. Avión con dos alas superpuestas, una encima de la otra.
El Letov en España2 / 5

El Gobierno de la República lo compró a finales de 1936 y lo envió a través de Lituania. Se firmó el contrato para 24 aviones, pero dos se perdieron en accidentes en Checoslovaquia antes de la entrega, por lo que fueron sustituidos por el Š-131 y el prototipo Š-331. El primer envío, de ocho aviones, salió de Gdynia (Polonia) el 9 de marzo de 1937 a bordo del buque holandés Sarkani y llegó a Santander el 28 de marzo. Según otras fuentes, fueron siete aviones comprados a Estonia y llegados a Bilbao a finales de 1936. Un segundo envío, de nueve aviones, llegó a Barcelona en mayo y junio de 1938 y se montó en Celrá. Algunas fuentes hablan de diez aviones y de 1937. Los aviones llegaron desmontados y sin planos de montaje, por lo que los mecánicos tuvieron que ensamblarlos a ciegas, ignorando incluso el decalado de las alas, y hubo que improvisar el armamento con ametralladoras Vickers. El montaje defectuoso provocó fallos y accidentes. Solo una patrulla de tres aparatos, con Zambudio, Barbero y Olmos, llegó a quedar lista para el combate; otros dos se averiaron en el primer despegue y dos más resultaron gravemente dañados en la siguiente salida. Se montaron en La Albericia y salieron hacia el frente de Álava. Se integraron en el «Circo Krone», un grupo heterogéneo de aviones civiles adaptados y modelos militares antiguos, que oficialmente se denominaba Escuadrilla de Reconocimiento del Frente Norte. Operaron desde La Albericia, Pontejos, Lamiako y, después, El Carreño (Gijón): reconocimiento, protección costera y ataque al suelo. Solo el avión de Juan Olmos Genovés cayó en un combate aéreo en Urkiola en abril de 1937. Los demás se perdieron en accidentes o bajo ataques en tierra, uno de ellos en un bombardeo de Gijón; el último fue capturado allí en octubre de 1937.

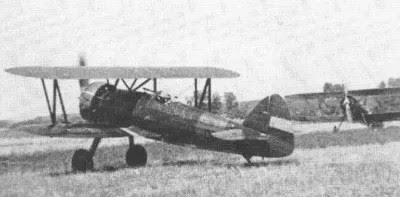

Fotografía de época: Letov Š-231
Imagen de época. WW2Aircraft.net.
Características y vuelo3 / 5

Estructura de tubos de aluminio revestida de tela, salvo la parte delantera del fuselaje, de planchas de aluminio; alas metálicas de cuerda constante1, enteladas2. Tren de aterrizaje alto, por el gran tamaño de la hélice bipala3 de madera, y motor cubierto por un anillo NACA, una cubierta aerodinámica en forma de anillo que envuelve los cilindros del motor radial: canaliza el aire hacia ellos para refrigerarlos y reduce la resistencia al avance. Podía llevar seis pequeñas bombas en soportes bajo las alas.

Ilustración: Letov Š-231 en vuelo
Letov Š-231 «CL-009» en vuelo. Imagen creada con IA.

Ficha técnica

Longitud
7,8 m
Envergadura
10 m
Altura
3 m
Peso vacío
1.280 kg
Motor
radial Walter Mercury V-S2
Potencia
568 CV
Velocidad máxima
operativa 348 km/h
Alcance
450 km
Techo
7.800 m
Armamento
2 ametralladoras ZB vz. 30 de 7,92 mm

Motor radial y motor en línea. En el radial, los cilindros se disponen en círculo alrededor del eje y se refrigeran con el aire que reciben de frente; es robusto, pero presenta más superficie frontal. En el motor en línea, los cilindros van en fila (en una o dos filas formando una V), suelen refrigerarse con un líquido que pasa por un radiador y permiten un morro más afilado y aerodinámico.

  1. Cuerda constante. La cuerda es la anchura del ala, medida del borde delantero al trasero. Si es constante, el ala tiene el mismo ancho en toda su longitud.
  2. Enteladas. Cubierto con tela, que se tensa y barniza sobre la estructura.
  3. Bipala. Hélice de dos palas.
Nuestro CL-009 y la escuadrilla4 / 5

El diorama representa el CL-009 de la 2.ª Escuadrilla del Grupo 71 (capitán José Bastida Porrán), con base en Bañolas (Girona), en julio de 1938, destinado a la patrulla costera y la defensa de Barcelona. Las nueve unidades del segundo envío recibieron las designaciones CL-001 a CL-009. Uno se perdió en el mar cerca de Valencia y el CL-004 se estrelló cerca de Perpiñán el 10 de septiembre. Cinco fueron destruidos en tierra por la Legión Cóndor en Vilajuiga-Bañolas y los dos supervivientes fueron capturados en febrero de 1939 y volaron en el Ejército del Aire (Grupo 3W). Uno aún volaba el 1 de marzo de 1940. No consta quién pilotaba el CL-009.

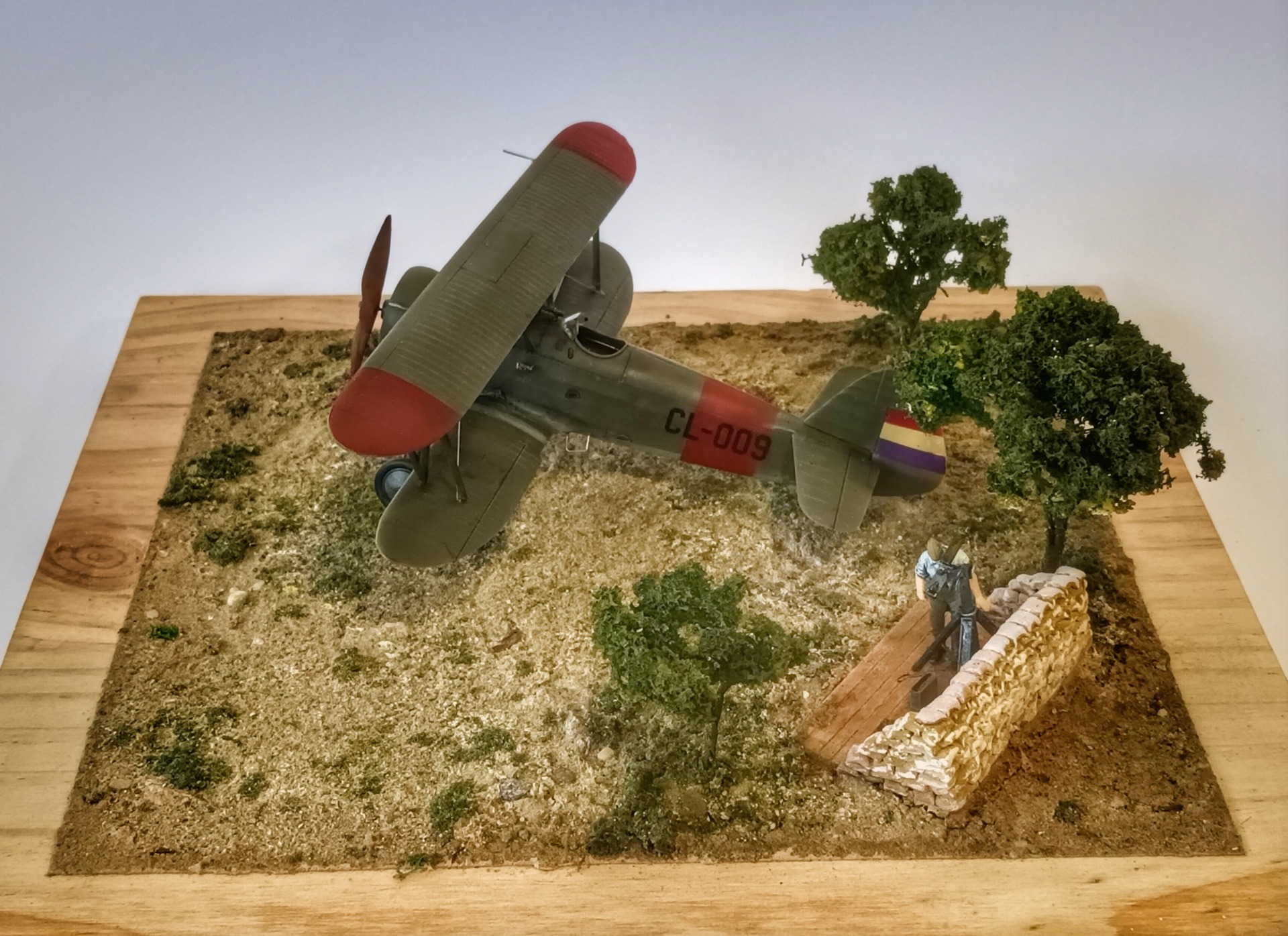

Diorama a escala 1/48 del Letov Š-231
Diorama a escala 1/48 del Letov Š-231 «CL-009».
El diorama y su montaje5 / 5

Kit Planet Models, resina (1/48)

Caja del kit del Letov Š-231
Caja del kit Planet Models, en resina (1/48).
Base del diorama a escala 1/48 del Letov Š-231
Base del diorama a escala 1/48 del Letov Š-231 «CL-009».

Próximamente. Aquí explicaré el kit, el montaje, la pintura, el envejecimiento y la escena de este avión.
