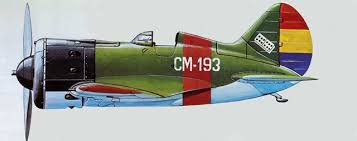

Polikarpov I-16 Tipo 10 «Súper Mosca»

Código de identificación: CM · Aparato n.º 193

Contexto histórico1 / 5

La principal queja de los pilotos del Tipo 5 era su escasa potencia de fuego, y el Tipo 10 se desarrolló para remediarlo. Fue una versión mejorada del I-16, conocida en el bando republicano como «Súper Mosca» (o simplemente «Súper») y en el nacional como «Rata». Duplicó el armamento de los Tipos 5 y 6 con cuatro ametralladoras ShKAS de 7,62 mm, dos sincronizadas1 sobre el motor y dos en las alas, y volvió a la cabina abierta, con un visor de tiro reflector.

Mapa de España en marzo-abril de 1938 con las zonas republicana y nacional.
Mapa de marzo-abril de 1938. Los I-16 Tipo 10 llegaron a España en marzo de 1938. Zonas aproximadas: elaboración propia a partir de láminas de I.C.L., S.A.
  1. Sincronizadas. Ametralladora cuyo disparo se coordina con el giro de la hélice para no dañar las palas.
El Tipo 10 en España2 / 5

Llegaron a España en marzo de 1938 y entraron en las escuadrillas 2.ª y 5.ª del Grupo 21, con pilotos rusos que volvieron a la URSS en septiembre y fueron sustituidos por españoles. Sumaron 150 unidades, más 10 biplazas de enseñanza y 30 monoplazas construidos en los talleres de Alicante. Tras la guerra se montaron otros 15 en Jerez de la Frontera.

Fotografía de época: I-16 Tipo 10
Imagen de época. Francisco Tarazona Torán, piloto del CM-193. Wikipedia.
Características y vuelo3 / 5

Frente a su predecesor, el 5/6, eliminaba la cabina cerrada, ganaba algo de velocidad y reforzaba su potencia de fuego con dos ametralladoras. Algunos montaron el motor americano Wright-Cyclone R-1820-F54, que daba más potencia a gran altitud (9.000 m). Se distinguían por el buje de la hélice pintado de blanco y tenían un techo operativo mayor, aunque el piloto necesitaba un equipo muy básico de oxígeno. Se agruparon en la 4.ª Escuadrilla del Grupo 21, la «Escuadrilla del Chupete».

Ilustración: I-16 Tipo 10 en vuelo
I-16 Tipo 10 «CM-193» en vuelo. Imagen creada con IA.

Ficha técnica

Longitud
6,07 m
Envergadura
9 m
Altura
3,25 m
Peso vacío
1.327 kg
Motor
M-25V
Potencia
775 CV
Velocidad máxima
460 km/h
Alcance
525 km
Techo
8.270 m
Armamento
4 ametralladoras ShKAS de 7,62 mm

Motor radial y motor en línea. En el radial, los cilindros se disponen en círculo alrededor del eje y se refrigeran con el aire que reciben de frente; es robusto, pero presenta más superficie frontal. En el motor en línea, los cilindros van en fila (en una o dos filas formando una V), suelen refrigerarse con un líquido que pasa por un radiador y permiten un morro más afilado y aerodinámico.

Nuestro CM-193, la escuadrilla y el piloto4 / 5

El diorama representa el CM-193 de la 3.ª Escuadrilla del Grupo 21, en Vilajuïga (Girona), en febrero de 1939, pilotado por el teniente Francisco Tarazona Torán, de la primera promoción de aviadores entrenados en Kirovabad. En 1937, ya sargento, volvió a España y fue al Frente Norte, en la 3.ª Escuadrilla de «Moscas» de Boris Smirnov; en octubre resultó herido y derribado cerca de Gijón. En 1938 volvió al servicio en febrero, se reentrenó en El Carmolí y fue destinado a Caspe, a la 1.ª Escuadrilla; en abril pasó a la 3.ª, del capitán José María Bravo, y combatió en Levante y el Ebro. En agosto la mandó y en septiembre ascendió a teniente. En febrero de 1939 cruzó la frontera por Figueras (Girona) y fue recluido en un campo de concentración.

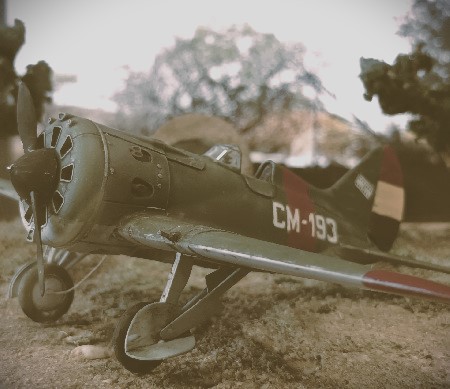

Diorama a escala 1/48 del I-16 Tipo 10
Diorama a escala 1/48 del I-16 Tipo 10 «CM-193».
El diorama y su montaje5 / 5

Kits Eduard, Weekend Edition, y ARK Models 48020 (1/48)

Caja del kit del I-16 Tipo 10
Caja del kit Eduard, Weekend Edition (1/48).
Segunda caja de kit del I-16 Tipo 10
Caja del kit ARK Models 48020 «Super Moska» (1/48).

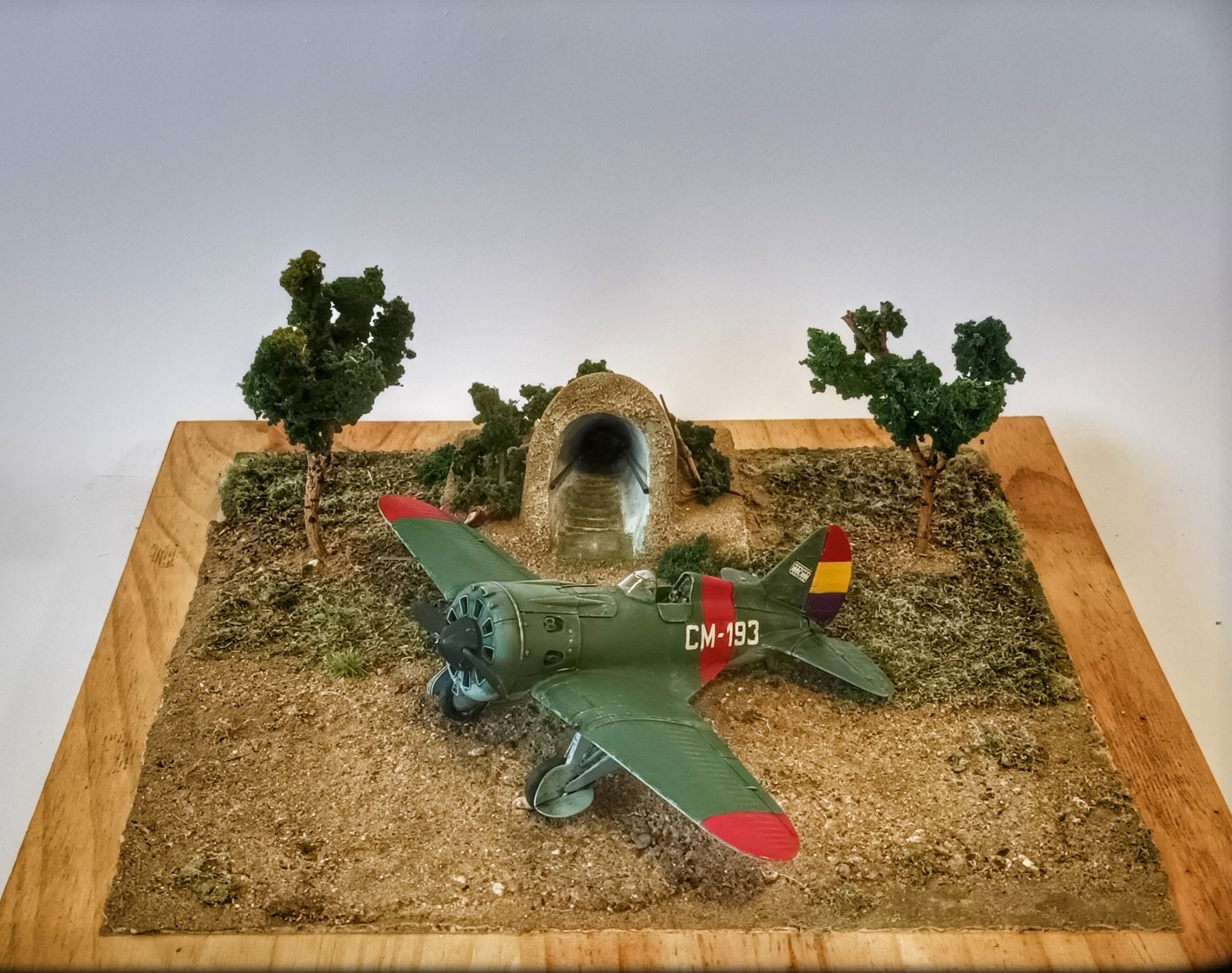

Base del diorama a escala 1/48 del I-16 Tipo 10
Base del diorama a escala 1/48 del I-16 Tipo 10 «CM-193».

Próximamente. Aquí explicaré el kit, el montaje, la pintura, el envejecimiento y la escena de este avión.
